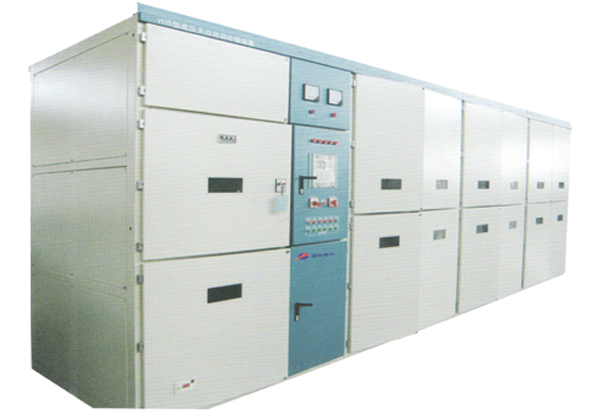

室内标准高压补偿柜

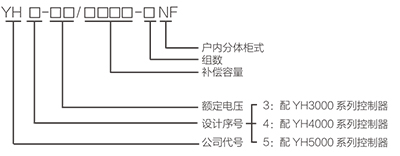

型号说明

注：N=10组，具体组数视控制器而定。

例：YH5-12/6000-5NF采用YHK5010系列控制器，额定电压为10kv,补偿容量为6000kvar，分5组

应用场所:户内分体柜式。

使用环境

1)环境温度:-35℃-55℃.24小时内平均温度不超过35℃。

2)相对温度:不超过90%。

3)大气压力:80-110 kpa。

4)海拔高度:<2000米。

5)风速:35米/秒。

6)安装地点:户内。

7)环境要求:使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在，应具有防御雨、雪、风、沙的设施。

用途

适用于220干伏及以下配电网变电站的6kv/10kv母线的无功自动补偿和变电站的有载调压，通过对变电站有载调压分接头的自动调节和对母线上的电容器组的自动投切，来实现对变电站电压和无功的综合控制。

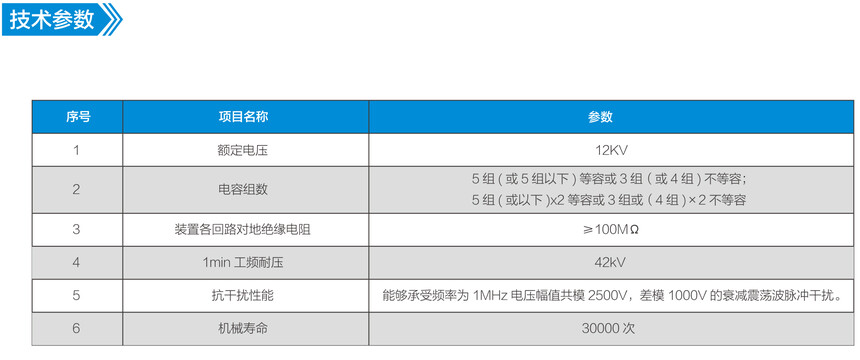

产品特点

户内分体柜式由主柜和辅柜构成，具有内部元件布置整齐、分组容量大、观察运行方便安全等优点。

装置采用复合式电容器投切专用开关，改开关将真空开关，限离开关与接地开关集合一体，有效防止误操作。

可根据客户不同要求灵活选用YHK3000、YHK400、YHK500YHK6000四种系列的控制器。把额定容量的电容器分为5组等容(或5组以下)，自动循环投切(先投先切)。或把额定容量的电容器分为4组(或4组以下)不等容，自动组合投切。

独立的封闭式母线室结构，使各电容器组之间连接更加方便、整齐、安全。

装置配置的YHB2040(4组等容)、YHB2030(3组不等容)、YHB2040A(4组不等容)型电容器组微机保护单元，实现对每组电容器的二段讨流保护和零序电压保护。当某组出现故障时可自动切除改组电容器并闭锁，不影响整套装置的正常运行。

配置不同比率的电抗器，以限制合闸涌流和抑制高次谐波。

自动识别适应双主变变电站的各种运行方式(视控制器而定)。

具有高电压、低电压、PT断线、机构故障、主变过流等报警保护功能。

具有“四遥”功能。
