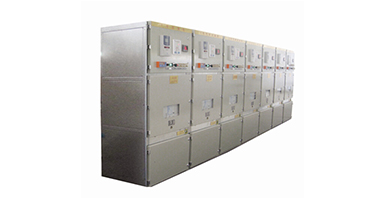

户内标准集中柜式成套装置


适用范围：
适用于220kV及以下配网变电站的6kV、10kV母线的无功自动补偿和变电站的有载调压，通过对变电站有载调分接头的自动调节和对母线上的电容器组的自动投切，来实现对变电站电压和无功的综合控制。
产品特点：
1、户内集中柜式由高压装置柜和电容电抗柜构成，具有体积小、组合方便、分组灵活等优点。
2、可根据客户不同要求灵活选用YHK3000、YHK4000、YHK5000、YHK6000四种系列的控制器。把额定容量的电容器分为5组等容（或5组以下），自动循环投切（先投先切）。或额定电容器分为4组（或4组以下）不等容，自动组合投切。
3、配备的YHB2040（4组等容）、YHB2030（3组不等容）、YHB2040A（4组不等容）电容器微机保护单元，实现对每组电容器的二段过流保护和零序电压保护。当某组出现故障时可自动切除改组电容器并闭锁，不影响整套装置的正常运行。
4、配置不同比率的电抗器，用于限制合闸涌流和抑制高次谐波。
5、自动识别适应双主变变电站的各种运行方式（视控制器而定）。
6、具有高电压、低电压、PT断线、机构故障、主变过流等报警保护功能。
7、具有“四遥”功能。
