室内标准高压补偿柜

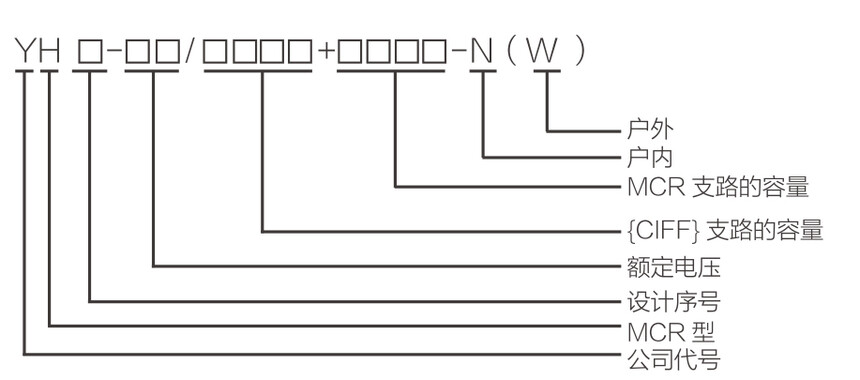

型号说明

使用环境

1)环境温度:-35℃~55℃，24小时内平均温度不超

过 35℃;

2)相对湿度:不超过90%;

3)大气压力:80-110KPa;

4)海拔高度:<2000m;

5)风速:<35m/s;

6)安装地点:户内。

产品概述

MCR型系列动态无功补偿成套装置(以下简称SVC)，适用于35KV、110KV、330KV变电站6-35KV母线的动态无功补偿，通过自动调节MCR的感性无功，实现平滑稳定系统的功率因数和无功需求，减少系统电压波动稳定系统电压，降低系统电压闪变，提高供电电压质量。特别适合于负荷变化频繁，要求补偿精度高的场合，广泛应用于具有电弧炉、轧机、矿井提升机、电力机车、电焊机等大型无功冲击设备的企业用户和电力企业的220KV、110KV、35KV变电站，装置FC 支路可根据系统情况做成固定，自动电容器组或滤波通道。

FC支路向系统提供固定容性无功，MCR的控制部分采集系统母线电压，负载电流和MCR支路电流模拟量信号，经过控制算法的计算，得出可控硅触发角，经光电转换成模拟量给定信号，形成控制可控硅导通角的触发脉冲，再将信号进行整形放大，对可控硅的导通状态进行移相控制，实现动态调节MCR支路感性无功，以平衡多余容性无功，使用户流入电网的无功功率趋于零。

技术指标

控制系统采用基于YHP芯片的多CPU控制器，具有高度的可靠性和稳定性，而且运算速度快，能够实现复杂的算法。

模块化设计，扩展灵活。

可控硅采用高质量元件，高压取能，光电触发，B0D 保护，系统抗干扰强，运行可靠。

监控部分有上位监控机，人机显示界面及其它相应终端器件构成，可以对系统的电能质量进行实时，连续的检测。

可直挂 6kv、10 kv、35kv电压等级。

可实现三相同时控制，分别控制和三相平衡控制。

提供RS232、RS485 以及 CAN 总线等通讯接口，便于实现远程控制和无人值守。

具有硬保护和后备微机保护。

技术特点

电压等级:6kv-35kv。

动态响应时间:10ms。

符合国标要求的三相平衡化功能。

监控部分有上位监控机，人机显示界面及其它相应端器件构成，可以对系统的电能质量进行实时、连续的检测。

可直挂 6kv、10kv、35kv电压等级。

可实现三相同时控制、分别控制和三相平衡控制。

具有硬保护和后备微机保护。
